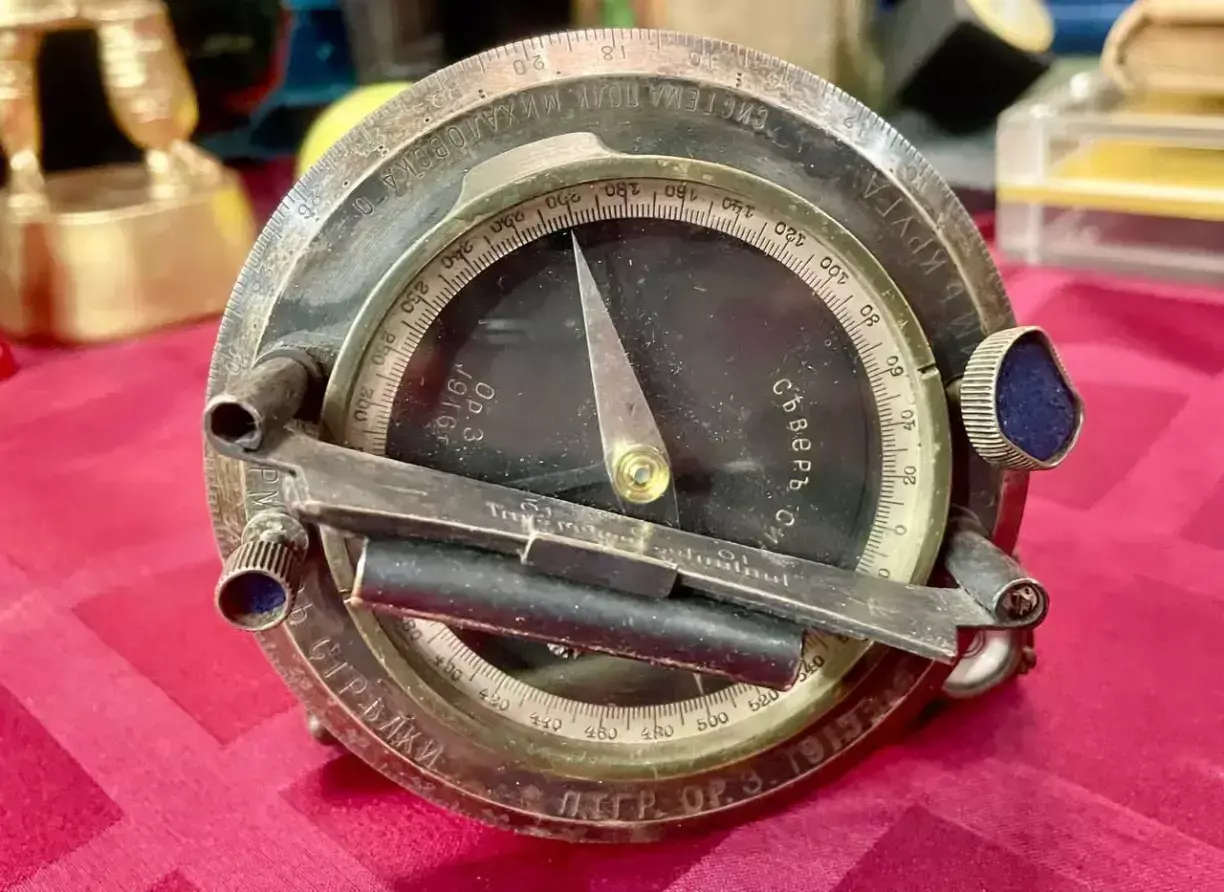

Артиллерийская буссоль системы полковника Михайловского обр. 1908 года.

«Артиллерийская буссоль системы полковника Михайловского» — так в Российской империи называли прибор для управления огнём артиллерии с закрытых позиций. Это компас увеличенного размера с угломерным лимбом и визирным приспособлением.

Конструкция

Буссоль состояла из:

• Трубчатой оси, заканчивающейся внизу шаровой пятой.
• Вращающегося угломерного круга с делениями и надписями по окружности.
• В центре угломерного круга расположена коробка буссоли с магнитной стрелкой.
• Для наводки буссоли служила визирная трубка.

Размеры — 12×10,5×10,5 см. В боевом положении буссоль устанавливалась на треногу или с помощью чашки треноги ввинчивалась в дерево, обшивку бруствера и т. д..

Основная задача буссоли — точно сориентировать в нужном направлении стволы орудий. Во время боевых действий с помощью буссоли корректировался огонь орудий батареи, вносились поправки.

История.

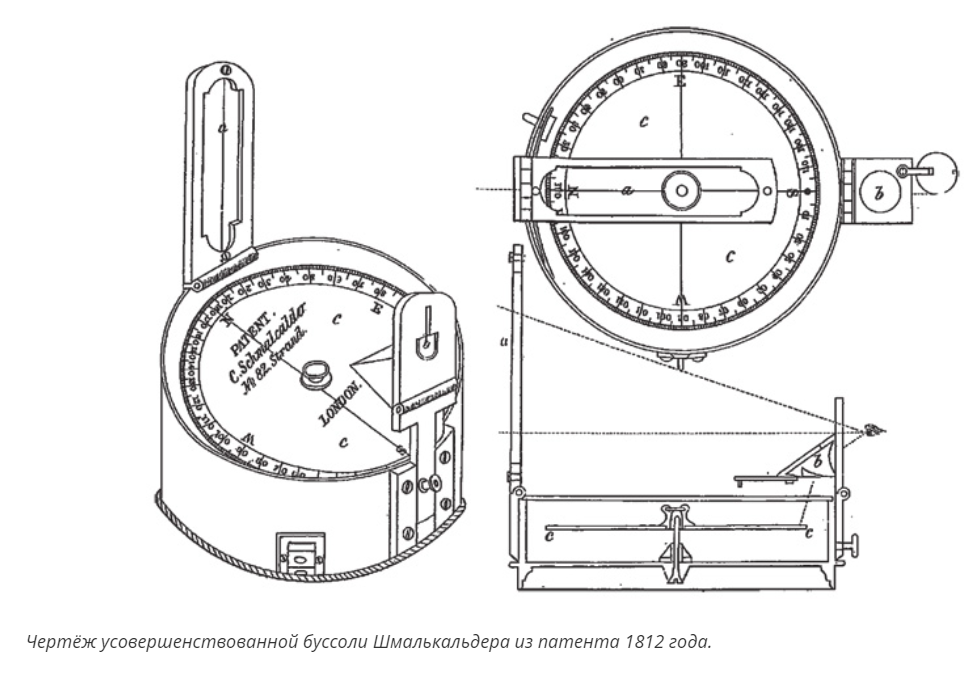

Выражаясь казённым языком, любая буссоль - прежде всего, именно геодезический прибор, предназначенный для измерения магнитного азимута направлений на местности. Прародитель всех прочих современных буссолей - БУССОЛЬ ШМАЛЬКАЛЬДЕРА.

Русско-японская война потребовала освоения стрельбы с закрытых огневых позиций непрямой наводкой, когда ведущее огонь орудие укрыто рельефом местности, растительностью или искусственными сооружениями и его расчёт не имеет возможности наблюдать цель. В этом случае горизонтальная наводка орудия производится по видимой вспомогательной точке с известным направлением относительно поражаемого объекта. В вертикальной плоскости ствол устанавливается согласно таблицам стрельбы, которые содержат все необходимые данные по зависимости дальности огня от угла возвышения ствола со всеми поправками на многочисленные факторы, влияющие на движение снаряда в канале ствола орудия и в атмосфере Земли.

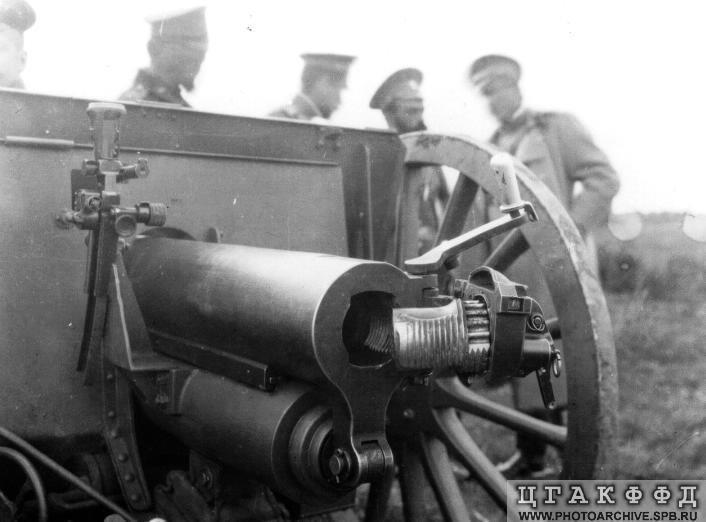

Соответственно, на прицельных приспособлениях первых наших «трёхдюймовок» (3-дм скорострельных пушек обр. 1902 г.) в 1904 году реализовали базовые принципы такой непрямой наводки. По горизонтали поступили совсем просто: приспособили известную ещё древним астролябию с угломерной шкалой и подвижной линейкой-алидадой с двумя визирами (узкие прорези) для наблюдения ориентиров по азимуту. Удобство пользования таким угломером, а также точность горизонтальной наводки оказались «ниже плинтуса» ввиду его малого размера и затруднительного подхода наводчика к визиру, если ориентир расположен где-то сбоку или сзади от орудия. Кроме того, невозможность фокусировки глаза на близком и удалённом объектах одновременно приводила к размытию в поле зрения либо прорези, либо ориентира, только усугубляя ситуацию с точностью прицеливания.

На данном этапе геодезическая буссоль Шмалькальдера вполне удовлетворяла артиллеристов.

Наиболее совершенная конструкция артиллерийской панорамы была осуществлена за границей. Немецкая оптико-механическая фирма Герц по схеме, предложенной швейцарцем Корроди, наладила промышленный выпуск панорам, которые вскоре были приняты на вооружение в большинстве стран.

В России панорама была испытана в 1904 году и принята на вооружение в 1906 году.

Сразу повысились требования к буссоли.

Артиллерийская буссоль была разработана полковником Михаловским (Михайловским в современной орфографии) в 1906 году и принята на вооружение Русской армии в 1908 году для управления огнем артиллерии с закрытых позиций.

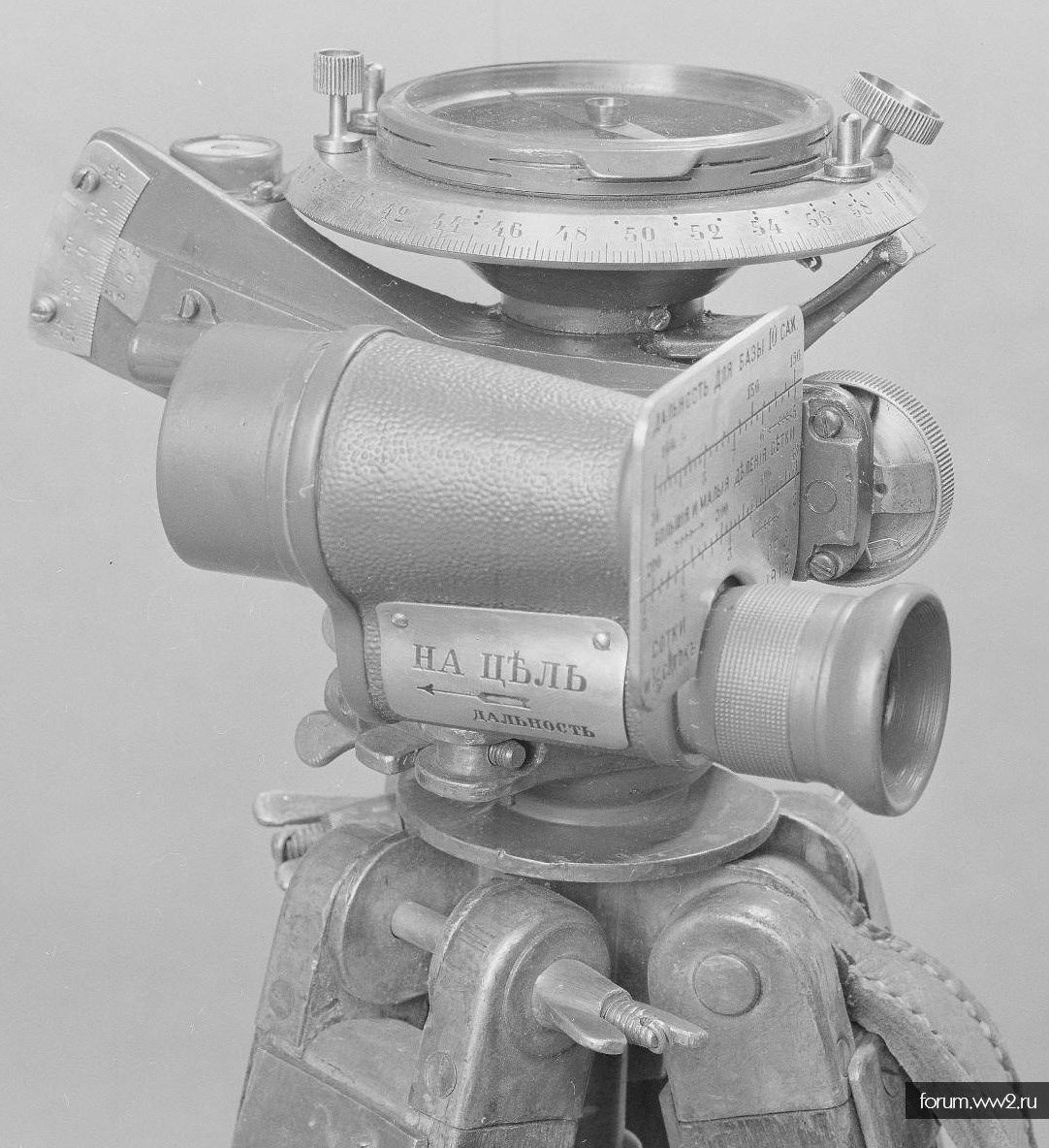

Позднее к буссоли был добавлен оптический монокулярный визир (практически без изменения конструкции самой буссоли), позволявший более точно наводить буссоль на удаленные ориентиры, наблюдать за полем боя и измерять вертикальные углы. В таком, модернизированном виде буссоль получила название "Артиллерийская буссоль с монокуляром или буссоль Михайловского-Турова".
